¿Qué significa OBD2?

Bienvenido a este artículo donde aprenderás todo sobre el protocolo OBD2, su funcionamiento y todo aquello relacionado en tu automóvil con este protocolo,  y comenzaré este post indicándote el significado de OBD2, OBD significa Sistema de Diagnostico Abordo (On Board Diagnostics) y tiene una gran protagónico en los sistemas y funcionamiento de tu carro, tal como veremos más adelante.

Si continuas leyendo comprenderás ¿Qué es el sistema OBD2 y cómo funciona? No te puedes perder este artículo y tampoco los demás post publicados ya que prenderás muchas cosas sobre el funcionamiento de tu auto.

Tabla de contenido

¿Qué es el OBD2?

El protocolo OBD2 consiste en el monitoreo de los subsistemas que validan el correcto funcionamiento de los elementos e interacciones que participan en la quema de gasolina y en el control de emisiones en los convertidores catalíticos.

OBD2, o Protocolo de Diagnóstico a Bordo 2, es un estándar de comunicación utilizado en vehículos automotores desde la década de 1990.

Su objetivo principal es monitorear y diagnosticar el rendimiento del motor y otros sistemas relacionados con el funcionamiento del automóvil.

Como puedes observar, el protocolo OBD2 es de vital importancia en tu automóvil y como usuarios podemos realizar un diagnostico muy completo de nuestro coche a través de escáneres OBD2.

Dichos escáneres los puedes encontrar de tipo genéricos a precios muy bajos o marcas especializadas como los que utilizan los profesionales.

Protocolo OBD2 y su Propósito en la Industria Automotriz

  • Detección de Problemas: OBD2 permite que los vehículos identifiquen y registren posibles problemas de funcionamiento, tanto en el motor como en otros sistemas, como el sistema de emisiones y la transmisión.
  • Reducción de Emisiones: Uno de los objetivos clave de OBD2 es reducir la contaminación ambiental al monitorear y controlar las emisiones de escape. Si un vehículo emite más contaminantes de lo permitido, OBD2 registrará un código de error.
  • Mantenimiento Preventivo: OBD2 ayuda a los propietarios de vehículos y técnicos automotrices a realizar un mantenimiento preventivo al proporcionar información sobre el estado del motor y sus componentes. Esto ayuda a evitar problemas costosos y garantiza un funcionamiento óptimo del automóvil.
  • Compatibilidad Universal: OBD2 es un estándar universal adoptado por la mayoría de los fabricantes de automóviles en todo el mundo. Esto significa que los escáneres y herramientas de diagnóstico OBD2 son compatibles con una amplia gama de vehículos.
  • Cumplimiento Normativo: OBD2 cumple con las regulaciones gubernamentales de emisiones y diagnóstico de vehículos. Los vehículos nuevos deben cumplir con estos estándares para poder circular legalmente.

El protocolo OBD2 desempeña un papel fundamental en la identificación temprana de problemas de automóviles, en la reducción de emisiones contaminantes y en el mantenimiento preventivo.

Al proporcionar una interfaz de diagnóstico estandarizada, ayuda a garantizar que los vehículos sean más seguros, eficientes y amigables con el medio ambiente.

Herramientas y Software del protocolo Obd2

Para realizar diagnósticos OBD2, ya sea como usuario particular o profesional, existen varias herramientas y software disponibles en el mercado. Aquí tienes algunas recomendaciones de herramientas y software de escaneo OBD2:

Herramientas de Escaneo OBD2:

  • Escáneres OBD2 de Mano: Estas son unidades portátiles que se conectan al puerto OBD2 del vehículo. Algunos modelos populares incluyen el Autel MaxiScan MS300 y el Ancel AD310. Son ideales para usuarios particulares y ofrecen capacidades básicas de diagnóstico.
  • Herramientas de Escaneo Avanzadas: Para profesionales y entusiastas avanzados, herramientas como el Launch X431, Autel MaxiCOM MK808 y el Foxwell NT624 Elite ofrecen características más avanzadas, como diagnóstico bidireccional y acceso a sistemas más allá del motor.
  • Adaptadores OBD2 Bluetooth y Wi-Fi: Puedes utilizar adaptadores OBD2 que se conectan al puerto OBD2 y se emparejan con una aplicación móvil en tu smartphone o tablet. Ejemplos incluyen el ELM327 Bluetooth y el Carista OBD2. Son convenientes y asequibles.

Software de Escaneo OBD2:

  • Torque Pro (Android): Esta popular aplicación Android se empareja con un adaptador OBD2 Bluetooth y ofrece una amplia gama de funciones de diagnóstico, incluyendo lectura y borrado de códigos de falla, monitoreo en tiempo real y más.
  • FORScan (Windows): FORScan es una herramienta de diagnóstico especialmente diseñada para vehículos Ford y Mazda. Permite un acceso profundo a los sistemas de estos fabricantes y es muy utilizado por entusiastas y profesionales.
  • Car Scanner (iOS/Android): Car Scanner es una aplicación versátil que funciona en dispositivos iOS y Android. Ofrece lectura de códigos de falla, monitoreo en tiempo real, pruebas bidireccionales y más.
  • Alldata Mobile (iOS/Android): Alldata es una solución más completa para profesionales de la reparación automotriz. Proporciona acceso a información técnica, códigos de falla y soluciones de problemas.
  • ScanMaster for ELM327 (Windows): Esta aplicación de PC es compatible con adaptadores ELM327 y brinda información detallada sobre diagnósticos OBD2.
  • TOAD (Windows): TOAD es una herramienta de diagnóstico OBD2 para Windows que ofrece funciones avanzadas de escaneo y ajuste de rendimiento.

Es importante elegir una herramienta y software que se adapten a tus necesidades y al tipo de vehículo que desees diagnosticar. Además, verifica la compatibilidad de la herramienta con tu sistema operativo y con los protocolos OBD2 utilizados en tu vehículo.

Ten en cuenta que algunas herramientas pueden requerir una suscripción o una compra única para desbloquear todas las funciones.

Escáneres para tu automóvil

Realiza el escaneo de tu automóvil tú mismo

Quizá te preguntes ¿Pero qué escáneres puedo utilizar para el protocolo OBD2? Aquí te dejo una selección de escáneres excelentes que te ayudarán en el mantenimiento de tu vehículo.

LAUNCH 301050231 CRP 123 Premium
1

LAUNCH 301050231 CRP 123 Premium


Impresionante escáner semi profesional con soporte para 32 marcas de vehículos, permite realizar escaneos completos y soporta los principales modos de pruebas de diagnóstico OBD2, ideal para quien tiene un vehículo o es dueño de un taller y brinda servicios de mecánica.

Recomendado
90%

LAUNCH 301050231 CRP 123 Premium
LAUNCH 301050231 CRP 123 Premium
LAUNCH 301050231 CRP 123 Premium

PROS

  • Cuenta con Pantalla a color.
  • Tiene Soporte para varios idiomas y una tarjeta Micro SD de un 1GB.
  • Interpreta los códigos de falla y proporciona tips desde su propia pantalla.
  • Lectura, reseteo de códigos de falla y apaga la luz MIL.
  • Muestra los datos en forma de gráficos, cuenta con funciones de grabación y reproducción.
  • Compatible con vehículos con EOBD/OBDII compatible (desde 2001 y vehículos de gasolina y diésel desde 2004)
  • Soporte para todos los 10 modos de prueba de OBDII
  • Interfaz intuitiva y botón de operación con diseño elegante, robusto.
  • Actualizaciones vía Internet
  • Impresión datos a través de un PC

CONTRAS

  • Me cuesta mucho decir que tiene algo malo este sensor ya que en realidad es de los mas completos, pero bueno lo que diría es que solo soporta 31 marcas especificas, que si lo comparamos con otros escáneres sería una ventaja, tu decide.



Incluye

  • Cable OBD2
  • Un cable USB
  • Y un adaptador USB-microSD
  • No cuenta con conexión WiFi ni Bluetooth
BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android
2

BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android


Escáner Bluetooth para profesionales, cuenta con aplicación móvil Android y IOS.

Recomendado
100%

BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android
BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android
BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android
BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android
BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android
BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android
BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android

PROS

  • En primera instancia cuenta con todo lo que un escáner básico maneja:
    • Leer y borrar la luz MIL
    • Lee prácticamente todos los subsistemas del vehículo.
  • Algo muy interesante es que, puedes crear informes de reparación gratuitos y de forma ilimitada, ya que, posee una enorme base de datos respaldada por ASE Certified Mechanics.
  • Lo anterior va acompañado de una enorme base de datos de códigos de fallas para que no andes buscando su significado en Internet.
  • Podrás observar y controlar todo desde tu celular, tanto en Android como IOS.
  • Diagnósticos mejorados, esta herramienta proporciona un diagnostico mejorado en cuanto a ABS, Airbag, Control de clima, etc., lo que comúnmente no entrega un escáner OBD2 básico.



Diagnostico mejorado, si tu vehículo no entra en los siguientes casos, no te preocupes, el escáner proporcionará todos los otros puntos de la lista enterior.

GMIncluyendo Chevrolet, GMC, Cadillac, Buick, Saturn, Pontiac, etc.
VadoIncluidos Ford, Lincoln y Mercury
ChryslerIncluidos Chrysler, Dodge, Jeep, Ram y Plymouth
ToyotaIncluidos Toyota, Lexus y Scion
NissanIncluidos Nissan, Infiniti y Renault
MazdaTodas
Subaru(vendido en los EE. UU.)
Mitsubishi(Modelos 2008 y posteriores)
HyundaiIncluyendo Hyundai y Kia (modelos 2011 y posteriores)
MercedesIncluidos Mercedes y Smart (modelos 2005 y posteriores)
BMW(vendido en Norteamérica) incluyendo BMW y Mini (modelos de 2005 y posteriores)
Honda(vendido en Norteamérica) incluyendo Honda y Acura (modelos 2003 y posteriores)
Volkswagen(vendido en Norteamérica) incluyendo VW, Audi, Lamborghini y Bentley

CONTRAS

  • La verdad es que es una herramienta muy completa y profesional, quizá el único detalle es el diagnostico mejorado, que la lista no es tan larga, no obstante, podrás seguir disfrutando del resto de funcionalidades desde su App.
obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC
3

obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC


Si lo que quieres es hacer un escaneo de tu vehículo fácil y rápido el ELM327 es para ti, me gusta mucho este escáner Bluetooth ya que es barato y funciona en una gran cantidad de modelos de vehículos de gasolina que tienen implementado el protocolo OBD2, solo lo tenemos que conectar al puerto OBD2 del coche y listo, podremos realizar un diagnóstico completo en cuestión de minutos. Pero ¡OJO! y recalco Solo sirve en vehículos con Protocolo OBD2 y a gasolina.

Recomendado
80%

obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC
obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC
obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC
obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC
obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC
obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC
obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC
obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC
obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC

PROS

¿Por qué deberías comprar este escáner obd2? solo checa todo lo que puedes hacer con el ELM327:

  • Lectura de códigos de falla activos, interpreta aproximadamente 3000 fallas genéricas, resetea los códigos de fallas y apaga la luz MIL.
  • Comunicación Bluetooth para que realices toda la revisión desde tu celular.
  • NO re quiere baterías
  • Compatible con SAE J1850 y CAN bus.
  • RPM del motor, temperatura del refrigerante, velocidad, etc.
  • Es uno de los escáneres mas baratos y populares del mercado.



Compatible con los siguientes protocolos:

  • SAE J1850 PWM (41,6 kbaud)
  • SAE J1850 VPW (10,4 kbaud)
  • ISO 9141-2 (5 baudios, 10,4 kbaud)
  • ISO 14230-4 KWP (5 baudios, 10,4 kbaud)
  • ISO 14230-4 KWP (fast init, 10,4 kbaud)
  • Lata ISO 15765-4 (ID de 11 bits, 500 kbaud)
  • Lata ISO 15765-4 (ID de 29 bits, 500 kbaud)
  • Lata ISO 15765-4 (ID de 11 bits, 250 kbaud)
  • Lata ISO 15765-4 (ID de 29 bits, 250 kbaud)

CONTRAS

  • Solo sirve en vehículos con el protocolo OBD2.
  • No es un escáner de marcas especificas.
  • Funciona únicamente con coches de gasolina.
  • La Aplicación funciona únicamente en sistemas Android.



Otras características:

  • Nombre de la marca: Diagmall
  • Tipo de artículo: Lectores de código de falla o DTC’s
  • Idioma: Polaco, Italiano, Denish ,Checo, Húngaro, Español, Sueco, Francés, Turco, Inglés, etc.
  • Comunicación: Bluetooth
  • Versión de hardware: V2.1 ELM327 / V1.5 ELM327
  • Versión de software: V2.1 ELM 327
  • Actualización de software: Sí
  • Características: Súper MINI ELM 327 Bluetooth V2.1 / V1.5 for optional
  • Lugar de Origen: Guangdong, China (Mainland)
  • Garantía: 3 años
  • Colores disponibles: Blue/White/Black

Comparativa


LAUNCH 301050231 CRP 123 Premium

LAUNCH 301050231 CRP 123 Premium...

Pantalla: Si

Plataforma: Integrada

Tipo escáner: Universal

Conector: Integrado

Recomendado
90%

BlueDriver Bluetooth Pro OBDII Scan Tool for iPhone & Android

BlueDriver Bluetooth Pro OBDII Scan Tool for iPhon...

Pantalla: No

Plataforma: Android / IOS

Tipo escáner: Universal

Conector: Bluetooth

Recomendado
100%

obdator Mini Bluetooth OBD2 Scanner ELM327 Automotive OBD OBDII Code Reader Car Check Engine Light Diagnostic Scan Tool for Android PC

obdator Mini Bluetooth OBD2 Scanner ELM327 Automot...

Pantalla: No

Plataforma: Android

Tipo escáner: Universal

Conector: Bluetooth

Recomendado
80%

Conexión y Hardware del protocolo Obd2

La conexión de un escáner OBD2 al puerto OBD2 del vehículo es un proceso relativamente sencillo y requiere un hardware específico. Aquí te proporciono información sobre cómo se realiza esta conexión y qué tipo de hardware se utiliza:

  • Puerto OBD2 del vehículo: Cada vehículo fabricado desde 1996 en adelante (en los Estados Unidos) está equipado con un puerto de diagnóstico OBD2. Este puerto suele estar ubicado en el área del tablero de instrumentos, cerca del volante o debajo del panel de instrumentos. En otros países, la ubicación puede variar, pero generalmente se encuentra en el área del conductor.
  • Conector OBD2: El conector OBD2 es una interfaz estándar que consta de 16 pines dispuestos en un conector rectangular. Para conectar un escáner OBD2 al vehículo, necesitas un cable con un conector OBD2 en un extremo y una interfaz de conexión compatible en el otro extremo.
  • Escáner OBD2: El escáner OBD2 es el hardware principal que se utiliza para conectarse al vehículo y realizar diagnósticos. Puede ser un dispositivo independiente o una aplicación de software en una computadora o dispositivo móvil con un adaptador OBD2 Bluetooth o Wi-Fi. Los escáneres OBD2 pueden variar en funcionalidad, desde simples lectores de códigos de falla hasta herramientas de diagnóstico más avanzadas que pueden realizar pruebas y pruebas específicas del vehículo.
  • Adaptadores OBD2 Bluetooth o Wi-Fi: Si estás utilizando una aplicación de software en una computadora o dispositivo móvil, necesitarás un adaptador OBD2 Bluetooth o Wi-Fi. Estos adaptadores se conectan al puerto OBD2 del vehículo y se comunican de forma inalámbrica con la aplicación en tu dispositivo. Esto te permite realizar diagnósticos y leer datos del vehículo de manera conveniente a través de una conexión inalámbrica.

Pasos para conectar un escáner OBD2:

  • Localiza el puerto OBD2 en tu vehículo. La ubicación exacta puede variar, pero suele estar cerca del volante y debajo del tablero de instrumentos.
  • Asegúrate de que el vehículo esté apagado antes de conectar el escáner.
  • Conecta el cable del escáner al puerto OBD2 del vehículo.
  • Si estás utilizando un escáner independiente, enciéndelo. Si estás utilizando una aplicación de software, asegúrate de que el adaptador OBD2 Bluetooth o Wi-Fi esté conectado y encendido.
  • Inicia el software de escaneo en tu dispositivo si estás utilizando una aplicación.
  • Sigue las instrucciones del escáner o la aplicación para realizar un diagnóstico del vehículo o leer los códigos de falla.
  • El escáner te proporcionará información sobre el estado del vehículo, códigos de falla y otros datos de diagnóstico.

La conexión de un escáner OBD2 al puerto OBD2 del vehículo es un proceso esencial para realizar diagnósticos y obtener información sobre el estado del vehículo.

El hardware necesario incluye el propio escáner y, si es necesario, un adaptador OBD2 Bluetooth o Wi-Fi para la comunicación inalámbrica con una aplicación de software.

Historia y Evolución: ¿Por qué comenzó a usarse el OBD2?

En 1988 el OBD comenzó a implementarse como una medida preventiva para disminuir las emisiones de CO2, inclusive fue una medida obligatoria en los Estados Unidos donde se implementó una lámpara en el tablero del automóvil que avisaba a los conductores que el motor tenía un fallo, actualmente conocemos esta lámpara como MIL (Malfunction Indication Lamp).

No obstante, la historia y evolución de OBD2 tienen sus raíces en la necesidad de mejorar la eficiencia y la capacidad de diagnóstico de los vehículos automotores.

Aquí tienes un vistazo a cómo se desarrolló OBD2 a partir de su predecesor, OBD1:

1. OBD1 - El Comienzo:

  • OBD1 (On-Board Diagnostics 1) fue el primer intento de implementar sistemas de diagnóstico en vehículos. Surgió en la década de 1980 y variaba significativamente entre fabricantes.
  • Cada fabricante tenía su propio sistema de diagnóstico, lo que dificultaba que los técnicos automotrices realizaran reparaciones y diagnósticos precisos.
  • OBD1 tenía limitaciones en la cantidad de información que podía proporcionar y en la uniformidad de los códigos de diagnóstico.

2. Necesidad de Estandarización:

  • La falta de uniformidad y la complejidad de OBD1 llevaron a la necesidad de un estándar de diagnóstico universal.
  • Las preocupaciones ambientales y la creciente complejidad de los sistemas de control de emisiones en vehículos también impulsaron la búsqueda de una solución más eficiente.

3. Desarrollo de OBD2:

  • A mediados de la década de 1990, se desarrolló OBD2 como una solución estandarizada y más avanzada.
  • OBD2 presentó un conjunto de estándares y protocolos universales que todos los fabricantes debían seguir.
  • Los vehículos nuevos a partir de 1996 en Estados Unidos estaban obligados a cumplir con OBD2.

4. Implementación y Beneficios:

  • OBD2 facilitó el diagnóstico de problemas en vehículos al proporcionar códigos de diagnóstico estandarizados (códigos DTC) y una interfaz de diagnóstico común.
  • Los técnicos automotrices podían usar escáneres OBD2 para leer códigos de error, lo que agilizaba la identificación de problemas.
  • OBD2 ayudó en el monitoreo y control de emisiones, lo que fue esencial para cumplir con las regulaciones ambientales cada vez más estrictas.

5. Evolución Continua:

  • A lo largo de los años, OBD2 ha evolucionado para incluir más funciones y capacidades de diagnóstico, como la monitorización en tiempo real de sensores y sistemas.
  • OBD2 ha seguido siendo el estándar en la industria automotriz y se ha implementado en todo el mundo.

6. Futuro de OBD:

  • A medida que los vehículos se vuelven más avanzados y electrificados, es probable que OBD continúe evolucionando para adaptarse a las necesidades cambiantes de diagnóstico y monitoreo de vehículos.

OBD2 surgió como una respuesta a la necesidad de estandarizar y mejorar los sistemas de diagnóstico en vehículos automotores. Ha desempeñado un papel crucial en la simplificación del diagnóstico de problemas, la reducción de emisiones y el cumplimiento de regulaciones ambientales en la industria automotriz.

Su evolución continúa para mantenerse al día con la tecnología de vehículos en constante cambio.

Funcionamiento del sistema OBD2 (On-Board Diagnostics 2)

El funcionamiento del sistema OBD2 (On-Board Diagnostics 2) es esencial para el diagnóstico y el monitoreo de los vehículos modernos.

Aquí tienes una descripción de cómo funciona, incluyendo la comunicación entre la ECU (Unidad de Control del Motor) y el escáner OBD2:

1. Sensores y Componentes del Vehículo:

  • Un vehículo moderno está equipado con una variedad de sensores y componentes que monitorean diversas funciones, como la velocidad del motor, la temperatura del refrigerante, la presión del combustible, la posición del acelerador y las emisiones.

2. Unidad de Control del Motor (ECU):

  • La ECU es la "mente" del vehículo y controla una serie de operaciones, como la mezcla de combustible y aire, el encendido, la inyección de combustible y otros sistemas importantes.
  • La ECU recopila datos en tiempo real de los sensores para tomar decisiones precisas sobre cómo funcionarán los sistemas del vehículo.

3. Generación de Datos y Códigos de Error:

  • Si la ECU detecta un problema o mal funcionamiento en algún componente, genera códigos de error específicos, conocidos como Códigos de Problemas de Diagnóstico (DTC, por sus siglas en inglés).
  • Cada DTC está asociado con un componente o sistema particular y describe la naturaleza del problema.

4. Conector OBD2:

  • En el compartimiento de pasajeros del vehículo, suele haber un conector estándar OBD2.
  • Este conector se conecta al escáner OBD2, que es una herramienta utilizada por técnicos automotrices para diagnosticar problemas.

5. Escaneo y Comunicación:

  • Cuando se conecta un escáner OBD2 al conector OBD2 del vehículo, se establece una comunicación bidireccional entre el escáner y la ECU.
  • El escáner envía comandos a la ECU para solicitar información sobre los códigos de error almacenados y datos en tiempo real de los sensores.
  • La ECU responde proporcionando los códigos de error almacenados y los datos de sensores en tiempo real.

6. Interpretación y Diagnóstico:

  • El escáner OBD2 interpreta los códigos de error y muestra información detallada sobre los problemas detectados en una pantalla.
  • Los técnicos automotrices utilizan esta información para diagnosticar y reparar el vehículo de manera efectiva.

7. Borrado de Códigos:

  • Después de realizar las reparaciones necesarias, el técnico puede utilizar el escáner OBD2 para borrar los códigos de error almacenados en la ECU.
  • Esto indica que los problemas se han resuelto y que el vehículo está en buen estado de funcionamiento.

8. Monitoreo Continuo:

  • El sistema OBD2 también permite la monitorización continua de los sistemas del vehículo mientras está en funcionamiento.
  • Si se detecta un problema durante la conducción, se pueden generar nuevos códigos de error en tiempo real.

El sistema OBD2 permite una comunicación efectiva entre la ECU y un escáner OBD2, lo que facilita el diagnóstico y la reparación de problemas en vehículos.

La generación de códigos de error, la comunicación bidireccional y la interpretación de datos son elementos clave del funcionamiento de este sistema.

¿Cómo funciona el conector del protocolo OBD2?

Existen variaciones en el protocolo y el escáner de los códigos OBD debido al diseño de cada fabricante, sin embargo, como regla estándar los vehículos europeos y asiáticos utilizan el protocolo ISO 9141, los vehículos GM hacen uso del protocolo SAE J1850 VPW y Ford utiliza el protocolo SAE J1850 PWM.

Si necesitas identificar el protocolo a través del conector debes de identificar los siguiente:

  • Si el pin número 7 existe y el número 2 o 10 no están presentes, el vehículo opera con el protocolo ISO 9141.
  • Si el pin número 7 no existe el vehículo opera con el protocolo SAE.
  • Si los pines número 7, 2 y 10 existen o están presentes, el auto puede operar con el protocolo ISO.

Aunque eléctricamente existen 3 protocolos de conexión, todos los protocolos utilizan el estándar SAE J1979 para el manejo de comandos de códigos de fallas.

pines del conector OBD2 del automóvil

Localización de conectores OBD para diagnósticos: ¿Dónde se encuentra el OBD2?

El conector OBD2, utilizado para realizar diagnósticos en vehículos equipados con este sistema, se encuentra en la mayoría de los automóviles y camiones ligeros fabricados después de 1996.

A continuación, se describen los lugares comunes donde puedes encontrar el conector OBD2 en un vehículo:

Bajo el tablero de instrumentos (cerca del volante):

  • Esta es la ubicación más común para el conector OBD2 en la mayoría de los vehículos.
  • Por lo general, se encuentra en el lado del conductor, debajo del panel de instrumentos, cerca o debajo del volante.
  • Puede estar ubicado en una posición ligeramente inclinada hacia abajo o en posición vertical.

Bajo el asiento del conductor o del pasajero:

  • En algunos vehículos, especialmente en modelos más nuevos, el conector OBD2 puede estar ubicado bajo el asiento del conductor o del pasajero.
  • Esta ubicación puede variar, pero generalmente es accesible después de mover el asiento hacia adelante o hacia atrás.

En el área de la consola central:

  • En ciertos vehículos, especialmente en camiones y SUVs, el conector OBD2 puede encontrarse en la consola central, cerca del freno de estacionamiento o en la parte inferior de la consola. Esta ubicación es menos común pero aún se encuentra en algunos modelos.

En el compartimento del motor:

  • En raras ocasiones, especialmente en vehículos comerciales o de servicio pesado, el conector OBD2 puede estar ubicado en el compartimento del motor. Esta ubicación se utiliza en casos donde es necesario realizar diagnósticos desde el exterior del vehículo.

En el panel lateral del conductor:

  • En algunos automóviles, especialmente aquellos de fabricación europea, el conector OBD2 puede encontrarse en el panel lateral del conductor, generalmente cerca de la puerta. Esta ubicación es menos común pero puede encontrarse en algunos modelos.

En la guantera o compartimento de almacenamiento:

  • En vehículos de lujo o de gama alta, el conector OBD2 a veces se encuentra dentro de la guantera o un compartimento de almacenamiento en el tablero de instrumentos.

En el área de la consola de pasajeros:

  • Algunos automóviles más grandes o SUVs pueden tener el conector OBD2 ubicado en el área de la consola de pasajeros, cerca del asiento del pasajero.

Es importante señalar que la ubicación precisa del conector OBD2 puede variar según la marca, el modelo y el año del vehículo.

Si no estás seguro de dónde se encuentra el conector OBD2 en tu vehículo, te recomendamos consultar el manual del propietario del automóvil o buscar información específica en línea para tu marca y modelo de vehículo.

También puedes utilizar un buscador de conectores OBD2 en línea para obtener información más detallada sobre la ubicación en tu vehículo específico.

Estándares OBD2 usados actualmente

Los estándares OBD2 utilizados actualmente se basan en regulaciones establecidas por las autoridades reguladoras en diferentes regiones del mundo. Aquí están los principales estándares OBD2 utilizados en todo el mundo:

1. EOBD (European On-Board Diagnostics):

  • EOBD es el estándar de diagnóstico a bordo utilizado en Europa. Está basado en las regulaciones establecidas por la Unión Europea (UE).
  • Los vehículos fabricados para el mercado europeo deben cumplir con las normas EOBD, que son esencialmente equivalentes a las regulaciones OBD2 en los Estados Unidos.

2. OBD2 (Estados Unidos):

  • OBD2 es el estándar de diagnóstico a bordo utilizado en los Estados Unidos.
  • Fue introducido por la Agencia de Protección Ambiental de los Estados Unidos (EPA) y la Junta de Recursos del Aire de California (CARB) para monitorear y controlar las emisiones de vehículos.

3. J-OBD (Japanese On-Board Diagnostics):

  • J-OBD es el estándar de diagnóstico a bordo utilizado en Japón.
  • Está basado en regulaciones específicas para el mercado japonés y se utiliza en vehículos fabricados para Japón.

4. OBD-Canada (Canadá):

  • Canadá utiliza un estándar de diagnóstico similar a OBD2, adaptado a las regulaciones canadienses y las condiciones climáticas.

5. ADR (Australian Design Rules):

  • Australia tiene sus propias regulaciones de vehículos y estándares de emisiones.
  • ADR se adapta a las regulaciones australianas y se utiliza en vehículos fabricados para Australia.

6. OBD-China (China):

  • China ha establecido sus propias regulaciones y estándares de diagnóstico para vehículos fabricados y vendidos en su mercado interno.

7. OBD-Brasil (Brasil):

  • Brasil también ha establecido regulaciones y estándares específicos para el diagnóstico a bordo de vehículos fabricados y vendidos en el país.

Cada uno de estos estándares está diseñado para cumplir con las regulaciones y requisitos específicos de la región o país en el que se aplican.

Aunque comparten similitudes con el estándar OBD2 original de los Estados Unidos, también pueden tener diferencias y adaptaciones para satisfacer las necesidades locales y las regulaciones de emisiones de cada región.

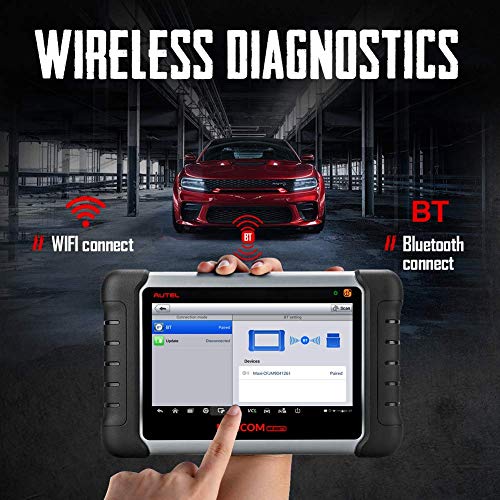

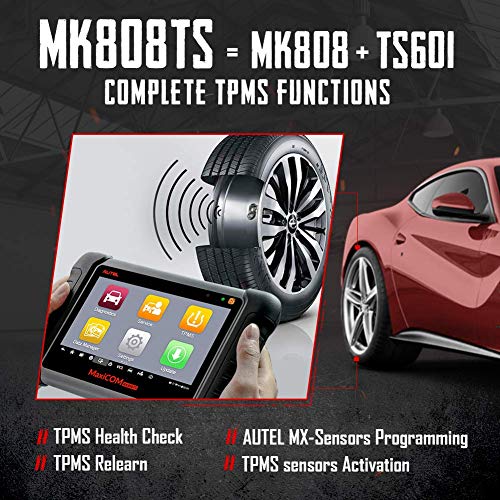

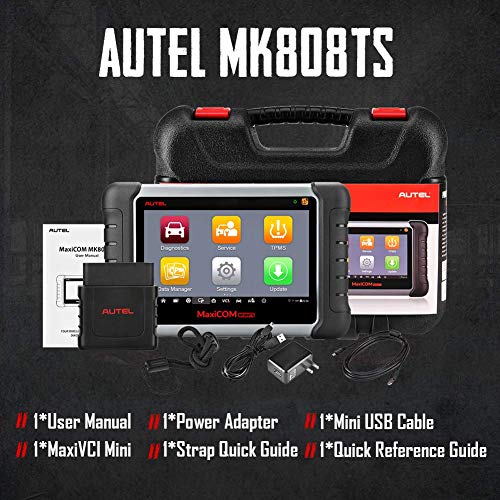

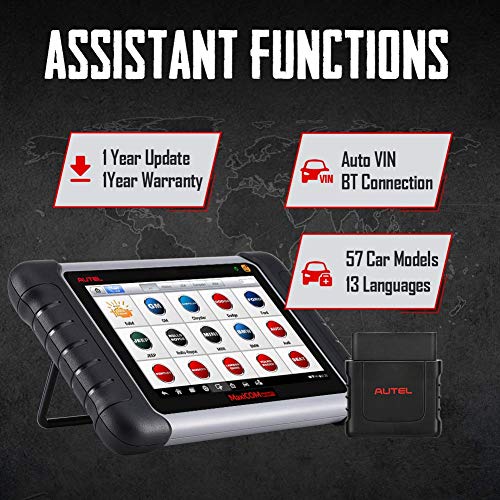

Autel MK808TS Diagnostic Scan Tool, Enhanced OBD2 Scanner of MK808BT and MK808 with Complete TPMS Functions, Full Systems Diagnoses with Reset Services including EPB/BMS/SAS/DPF/Oil Reset IMMO Service
1

Autel MK808TS Diagnostic Scan Tool, Enhanced OBD2 Scanner of MK808BT and MK808 with Complete TPMS Functions, Full Systems Diagnoses with Reset Services including EPB/BMS/SAS/DPF/Oil Reset IMMO Service


Recomendado

Autel MK808TS Diagnostic Scan Tool, Enhanced OBD2 Scanner of MK808BT and MK808 with Complete TPMS Functions, Full Systems Diagnoses with Reset Services including EPB/BMS/SAS/DPF/Oil Reset IMMO Service
Autel MK808TS Diagnostic Scan Tool, Enhanced OBD2 Scanner of MK808BT and MK808 with Complete TPMS Functions, Full Systems Diagnoses with Reset Services including EPB/BMS/SAS/DPF/Oil Reset IMMO Service
Autel MK808TS Diagnostic Scan Tool, Enhanced OBD2 Scanner of MK808BT and MK808 with Complete TPMS Functions, Full Systems Diagnoses with Reset Services including EPB/BMS/SAS/DPF/Oil Reset IMMO Service
Autel MK808TS Diagnostic Scan Tool, Enhanced OBD2 Scanner of MK808BT and MK808 with Complete TPMS Functions, Full Systems Diagnoses with Reset Services including EPB/BMS/SAS/DPF/Oil Reset IMMO Service
Autel MK808TS Diagnostic Scan Tool, Enhanced OBD2 Scanner of MK808BT and MK808 with Complete TPMS Functions, Full Systems Diagnoses with Reset Services including EPB/BMS/SAS/DPF/Oil Reset IMMO Service
Autel MK808TS Diagnostic Scan Tool, Enhanced OBD2 Scanner of MK808BT and MK808 with Complete TPMS Functions, Full Systems Diagnoses with Reset Services including EPB/BMS/SAS/DPF/Oil Reset IMMO Service
Autel MK808TS Diagnostic Scan Tool, Enhanced OBD2 Scanner of MK808BT and MK808 with Complete TPMS Functions, Full Systems Diagnoses with Reset Services including EPB/BMS/SAS/DPF/Oil Reset IMMO Service

Escáner OBD2 Ancel AD310 con soporte de varias marcas de vehículos
2

Escáner OBD2 Ancel AD310 con soporte de varias marcas de vehículos


Ancel es una herramienta de diagnóstico OBD2 que cualquier persona puede usar y si tú tienes tu carro y no sabes mucho de mecánica deberías tener este escáner si o si en tu casa, ya que lo que más destaca de este esta herramienta es su gran soporte de marcas vehículos.

Recomendado
85%

Escáner OBD2 Ancel AD310 con soporte de varias marcas de vehículos
Escáner OBD2 Ancel AD310 con soporte de varias marcas de vehículos
Escáner OBD2 Ancel AD310 con soporte de varias marcas de vehículos

PROS

  • Compatible con vehículos a diésel de 12 Volts y coches de gasolina.
  • Úsalo con marcos como Chrysler, Ford, GM y Jeep modelos americanos (EU) superiores al 2001
  • Con coches europeos que cuenten con el estándar OBD2 superiores al 2004 Alfa Romeo, SAAB, Acura, Audi, Bentley, Skoda, Daewoo, Benz, Daihatsu, Land Rover, BMW, Volvo, Fiat, VW, Ford, Jaguar.

Además, cuenta con las principales funciones de un escáner OBD:

  • Lectura de código VIN.
  • Lectura de códigos de falla DTC
  • Apaga la luz mil
  • Muestra definiciones de los códigos de falla activos
  • Cuenta con una pantalla LCD de 128x64 píxeles con fondo blanco y ajuste de contraste para que siempre sea agradable a la vista, con lo cual indica los resultados de las pruebas directamente en la pantalla.
  • Solo debes conectarlo al puerto OBD de tu vehículo y listo
  • No requiere baterías ni aditamentos extras para funcionar.

CONTRAS

  • No admite coches híbridos ni eléctricos.
  • En algunas marcas no se lee el número VIN, esto no es propiamente que falle el escáner, simplemente hay fabricantes que no lo proporcionan.
  • Tiempos de envío un poco largo, sobre todo a México en Europa y Asia no hay problemas, pero te dejo estos otros dos links para que los veas en:



Otras características:

  • Nombre de la marca: Ancel
  • Tipo de artículo: Herramienta de diagnóstico OBD
  • Idioma: Español, Alemán, Francés, Rusa, Finlandés, Holandés, Inglés, Portugués
  • Versión de hardware: Ancel AD310 Car Scanner
  • Versión de software: Newest Latest Version
  • Actualización de software: No
  • Soporte para carros: Americanos mayors a 2001, europeos mayors a 2004, japonés mayores a 2005 y chinos mayores a 2008
  • Protocolo: Protocolo Estandar OBDII
  • AD310 Soporta también: Los protocolos ISO 9141-2, ISO14230-4 KWP, ISO15765-4 CAN
  • Es Compatible con: Los protocolos SAE J1850 PWM, SAE J1850 VPW, J1850 OBD2 Scanner
  • Soporta carros: a 12 Volts, “no trabaja” con Trucks, Pickups, Vans, VAZ, UAZ, LADA, Decia Logan / Renault Logan, Renault Clio 2 / Renault Megane así que ten cuidado con estas marcas
  • Puerto USB: No debe utilizer el Puerto USB ya que solo es para fines y uso del fabricante

Descripción y diferencias del Sistema OBD1 y OBD2

El Sistema OBD1 (Diagnóstico a Bordo de Primera Generación) y el Sistema OBD2 (Diagnóstico a Bordo de Segunda Generación) son dos sistemas de diagnóstico de vehículos utilizados para monitorear y controlar el rendimiento y las emisiones del motor. Aquí tienes una descripción de ambos sistemas y sus principales diferencias:

Sistema OBD1 (Diagnóstico a Bordo de Primera Generación):

  • Introducción: OBD1 fue el primer sistema de diagnóstico a bordo utilizado en vehículos y se implementó en la década de 1980. Sin embargo, no había un estándar universal, y cada fabricante tenía su propio sistema de diagnóstico, lo que lo hacía menos estandarizado.
  • Conexión y Protocolo: Los vehículos OBD1 utilizaban diferentes conectores y protocolos de comunicación, lo que dificultaba la conexión y la interpretación de códigos de diagnóstico. Los técnicos a menudo requerían escáneres específicos para cada marca de automóvil.
  • Capacidad de Diagnóstico: OBD1 proporcionaba diagnósticos básicos y limitados en comparación con OBD2. Solía centrarse en problemas de emisiones, pero tenía una capacidad de diagnóstico limitada para otros sistemas del vehículo.
  • Información Limitada: Los códigos de diagnóstico en OBD1 eran menos descriptivos y a menudo requerían la consulta de manuales de servicio específicos del fabricante para su interpretación.

Sistema OBD2 (Diagnóstico a Bordo de Segunda Generación):

  • Estandarización: OBD2 se introdujo en la década de 1990 como un estándar universal para el diagnóstico a bordo en vehículos fabricados en los Estados Unidos. Fue diseñado para estandarizar la conexión, los códigos de diagnóstico y la información entre diferentes fabricantes.
  • Conexión y Protocolo: OBD2 utiliza un conector estándar de 16 pines y un protocolo de comunicación común, lo que facilita la conexión de escáneres genéricos en la mayoría de los vehículos.
  • Capacidad de Diagnóstico: OBD2 ofrece un diagnóstico más completo y avanzado. Monitorea una amplia variedad de sistemas, incluidos el motor, la transmisión, el sistema de frenos, el sistema de combustible y más.
  • Información Detallada: Los códigos de diagnóstico en OBD2 son más descriptivos y proporcionan información detallada sobre la naturaleza del problema, lo que facilita la identificación y solución de fallas.
  • Control de Emisiones: OBD2 se centra en el control de emisiones y tiene una mayor capacidad para detectar problemas relacionados con las emisiones, lo que ha contribuido a reducir la contaminación del aire.
  • Compatibilidad Global: OBD2 se ha adoptado en muchas partes del mundo y se utiliza en la mayoría de los vehículos fabricados después de 1996 en los Estados Unidos.

La principal diferencia entre OBD1 y OBD2 es la estandarización y la capacidad de diagnóstico más avanzada de OBD2. OBD1 carecía de uniformidad y ofrecía capacidades limitadas en comparación con su sucesor, OBD2, que ha mejorado significativamente la capacidad de diagnóstico y la compatibilidad entre vehículos de diferentes fabricantes.

Monitores de emisiones mediante el protocolo OBD2

Dentro del Protocolo OBD2 (Diagnóstico a Bordo de Segunda Generación), los monitores de emisiones son componentes cruciales que supervisan y evalúan continuamente el rendimiento del sistema de control de emisiones de un vehículo.

Estos monitores se dividen en dos categorías principales: monitores continuos y monitores no continuos, también conocidos como monitores pendientes.

El auto diagnóstico de los elementos que intervienen en la combustión del motor y las emisiones de escape son los monitores de emisiones, los cuales son indicadores para averiguar si todos los componentes han sido evaluados por el sistema OBD2, ejecutando pruebas de manera periódica en componentes y sistemas específicos para asegurar que cumplan con el estándar o dentro de los límites permisibles.

Al día de hoy existen 11 monitores de emisiones definidos por la Agencia de Protección Ambiental de Estados Unidos (EPA), sin embargo, no todos los monitores están disponibles en los vehículos ya que depende del diseño de cada fabricante, a pesar de esto, podemos dividir en monitores continuos y no continuos como explicamos a continuación.

Aquí tienes una descripción y el funcionamiento de ambos tipos:

Monitores Continuos:

Los monitores continuos son sistemas que funcionan de manera constante mientras el vehículo está en funcionamiento. Estos monitores monitorean y evalúan continuamente diversas funciones y componentes relacionados con las emisiones.

Algunos ejemplos de monitores continuos incluyen:

  • Monitor de Sensor de Oxígeno (O2): Supervisa la actividad de los sensores de oxígeno en el sistema de escape para garantizar que el motor funcione con la relación aire/combustible adecuada.
  • Monitor de Catalizador (CAT): Verifica la eficiencia del convertidor catalítico en la reducción de emisiones de gases contaminantes como CO (monóxido de carbono), HC (hidrocarburos) y NOx (óxidos de nitrógeno).
  • Monitor de Sistema de Recirculación de Gases de Escape (EGR): Controla el funcionamiento del sistema de recirculación de gases de escape, que reduce la formación de NOx recirculando una parte de los gases de escape al sistema de admisión.
  • Monitor de Combustible: Supervisa el consumo de combustible y el sistema de inyección de combustible para garantizar una combustión eficiente y minimizar las emisiones.
  • Monitor de Calentador de Catalizador: Verifica el funcionamiento del calentador del convertidor catalítico durante el arranque en frío para reducir las emisiones.

Monitores No Continuos (Pendientes):

Los monitores no continuos, o pendientes, no funcionan de manera constante mientras el vehículo está en movimiento. En cambio, se activan solo bajo condiciones específicas y siguen un proceso de autodiagnóstico cuando se cumplen esas condiciones.

Algunos ejemplos de monitores no continuos incluyen:

  • Monitor de Sistema EVAP (Evaporación): Se activa durante una prueba de sellado del sistema EVAP cuando el vehículo está en ralentí o apagado. Detecta fugas en el sistema de evaporación de combustible.
  • Monitor de Sensor de Oxígeno de Calentador: Comprueba el calentador del sensor de oxígeno antes de que el motor alcance una temperatura específica.
  • Monitor de Aire Secundario: Se activa durante el arranque en frío y verifica la operación del sistema de aire secundario para reducir las emisiones durante esta fase crítica.

Estos monitores no continuos se diseñan para realizar pruebas específicas en momentos o condiciones particulares de conducción o apagado del motor.

Cuando se activan, realizan una serie de comprobaciones y pruebas para asegurarse de que los sistemas de control de emisiones estén funcionando correctamente.

En conjunto, los monitores continuos y no continuos en un vehículo OBD2 juegan un papel crucial en la supervisión y el cumplimiento de las regulaciones de emisiones, lo que contribuye a reducir la contaminación del aire y a mantener un funcionamiento eficiente del motor.

Cuando se detecta un problema en cualquiera de estos sistemas durante una prueba de diagnóstico, se genera un código de error OBD2 que indica la necesidad de inspección y posible reparación por parte de un técnico automotriz.

Ciclos de manejo

Los monitores van ligados al ciclo de manejo del automóvil y al diagnóstico OBD, el cual es una serie de paso que nos activan ciertos monitores donde podemos corroborar el correcto funcionamiento de los sistemas o si algo está fallando.

Códigos de falla OBD2 en el protocolo OBD2

Los códigos de falla OBD2, también conocidos como códigos de diagnóstico de problemas (DTC, por sus siglas en inglés), son códigos numéricos estandarizados que se utilizan para identificar y comunicar problemas específicos en un vehículo equipado con OBD2.

Estos códigos se generan cuando se detecta un problema en alguno de los sistemas monitoreados por el OBD2, como el motor, la transmisión, el sistema de combustible o el sistema de escape.

A continuación, te proporciono una descripción general de cómo funcionan los códigos de falla OBD2:

  • Generación de Códigos: Cuando se detecta una anomalía o un mal funcionamiento en un componente o sistema del vehículo que es monitoreado por el OBD2, la Unidad de Control del Motor (ECU) del vehículo genera un código de falla específico.
  • Tipo de Código: Los códigos de falla OBD2 se dividen en dos categorías principales: códigos genéricos (también conocidos como códigos P0xxx) y códigos específicos del fabricante (también conocidos como códigos P1xxx, P2xxx, P3xxx, etc.). Los códigos genéricos son comunes a todos los vehículos OBD2, mientras que los códigos específicos del fabricante pueden variar según el fabricante del vehículo.
  • Información del Problema: Cada código de falla OBD2 está asociado con una descripción específica del problema que se ha detectado. Esta descripción suele indicar el componente o sistema afectado y proporciona información sobre la naturaleza del problema.
  • Niveles de Gravedad: Los códigos de falla OBD2 se dividen en diferentes categorías según la gravedad del problema. Por ejemplo, los códigos de falla de la serie P0xxx suelen indicar problemas relacionados con sistemas de control de emisiones y son menos graves que los códigos de falla de la serie P1xxx, que pueden estar relacionados con problemas de transmisión o tracción.
  • Almacenamiento y Lectura: Una vez que se genera un código de falla, se almacena en la memoria de la ECU del vehículo. Un escáner OBD2 puede leer estos códigos cuando se conecta al puerto de diagnóstico del vehículo. Los técnicos automotrices y propietarios de vehículos utilizan escáneres OBD2 para recuperar y comprender los códigos de falla.
  • Indicadores de Problemas: En algunos casos, un vehículo puede activar la luz de advertencia del motor en el tablero de instrumentos cuando se detecta un problema que genera un código de falla. Esta luz, a menudo conocida como "Check Engine" (Verificar Motor), alerta al conductor de que se ha detectado un problema y que se debe realizar una revisión y, posiblemente, una reparación.
  • Diagnóstico y Reparación: Una vez que se obtienen los códigos de falla, los técnicos automotrices utilizan la información proporcionada para diagnosticar y reparar el problema. Los códigos de falla sirven como punto de partida para identificar la causa raíz de un problema en el vehículo.

Los códigos de falla OBD2 son herramientas importantes para el diagnóstico y la resolución de problemas en vehículos modernos equipados con OBD2.

Ayudan a los técnicos y propietarios de vehículos a identificar problemas específicos y a mantener los vehículos en condiciones de funcionamiento óptimas.

Estructuras de los códigos de falla

Los códigos de falla en el OBD II constan de 5 caracteres (Una letra y 4 números) y están regulados por el estándar SAE J1979.

Significado de la letra:

  • “P” hace referencia al tren motriz o motor y transmisión (Powertrain).
  • “B” hace referencia a la Carrocería del vehículo (Body).
  • “C” hace referencia al Chasis del vehículo (Chassis).
  • “U” hace referencia a información inexistente o no definida (Undefined).

El segundo carácter o el primer número nos indica si el código de falla pertenece al estándar SAE o es un código propietario del fabricante.

  • “0” el código es estándar SAE.
  • “1” el código es propietario del fabricante.

El tercer carácter indica el subsistema del vehículo.

  • “0” sistema eléctrico.
  • “1 y 2” control de combustión.
  • “3” sistema de encendido.
  • “4” control de emisión auxiliar.
  • “5” control de velocidad y ralentí.
  • “6” ECU, entradas y salidas.
  • “7” Transmisión.

El cuarto y quinto carácter indican la falla.

Los códigos OBD están divididos en dos rangos del 0001 al 0999 son definidos completamente por el estándar SAE y del 1000 al 1999 son códigos propietarios del fabricante.

Autel AL539B OBD2 Scanner Car Code Reader Professional Electrical Test Tool (Upgraded Version of AL519)

Autel AL539B AutoLink OBD ll Professional

Con este novedoso escáner podrás escanear todos los vehículos modelos 1996 en adelante con OBD2 y CAN, es compatible con 10 modos de pruebas OBD2 para un diagnóstico completo, resetea los códigos de fallas, medidor AVO para probar voltaje, continuidad y corriente, pantalla LCD a color, con la opción I/M con un solo clic realiza una prueba de circuitos, sistema de encendido y carga.

LAUNCH OBD2 Scanner Creader 9081 Automotive Diagnostic Scan Tool Car Code Reader 11 Reset Functions,Including SAS EPB TPMS DPF BMS Oil Reset ABS Bleeding

LAUNCH OBD2 Scanner Creader 9081 Automotive Diagnostic Scan Tool Car Code Reader 11 Reset Functions,Including SAS EPB TPMS DPF BMS Oil Reset ABS Bleeding

Son con saber que es de LAUNCH podemos saber que estamos frente a un excelente dispositivo que debemos tener en nuestra caja de herramientas, no dudes ni por un momento en llevarte este escáner a tu taller.

JUTA JT600 Enhanced Universal EOBD OBD2 Scanner Fault Code Reader Check Engine Light Auto OBD-II CAN Diagnostic Scan Tool with Live Data (2019 Model)

JUTA JT600 Enhanced Universal EOBD OBD2 Scanner Fault Code Reader Check Engine Light Auto OBD-II CAN Diagnostic Scan Tool with Live Data (2019 Model)

Tipos de Sensores y Parámetros Monitoreados por el protocolo OBD2

El sistema OBD2 monitorea una serie de parámetros y utiliza diversos sensores para recopilar datos sobre el funcionamiento del vehículo.

A continuación, se presentan algunos de los principales sensores y parámetros monitoreados por OBD2:

  • Sensor de velocidad del vehículo (VSS): Este sensor mide la velocidad a la que se desplaza el vehículo y es esencial para el funcionamiento de sistemas como el control de crucero y la transmisión automática.
  • Sensor de posición del acelerador (TPS): Registra la posición del pedal del acelerador y ayuda a controlar la cantidad de combustible inyectado en el motor.
  • Sensor de flujo de aire (MAF o MAP): Mide la cantidad de aire que ingresa al motor, lo que permite al sistema de gestión del motor ajustar la mezcla de combustible y aire para lograr una combustión eficiente.
  • Sensor de temperatura del motor (ECT): Supervisa la temperatura del refrigerante del motor para evitar el sobrecalentamiento y garantizar un rendimiento óptimo.
  • Sensor de oxígeno (O2): Controla el nivel de oxígeno en los gases de escape y ayuda a ajustar la relación aire-combustible para maximizar la eficiencia y reducir las emisiones.
  • Sensor de posición del cigüeñal (CKP): Registra la posición y la velocidad del cigüeñal, lo que es fundamental para el encendido y la sincronización del motor.
  • Sensor de posición del árbol de levas (CMP): Monitoriza la posición de los árboles de levas y ayuda a sincronizar la inyección de combustible y la apertura de las válvulas.
  • Sensor de presión absoluta del colector (MAP): Mide la presión absoluta en el colector de admisión y contribuye al cálculo de la cantidad de aire aspirado por el motor.
  • Sensor de detonación (Knock Sensor): Detecta la detonación del motor (picado) y permite al sistema de gestión del motor ajustar la sincronización para evitar daños.
  • Sensor de posición de la válvula de mariposa (TPS): Controla la posición de la válvula de mariposa en el colector de admisión, influyendo en la cantidad de aire que entra en el motor.
  • Sensor de nivel de combustible: Monitorea el nivel de combustible en el tanque y muestra la información en el tablero de instrumentos.
  • Sensor de posición de la dirección (EPS): Registra la posición del volante y ayuda en la dirección asistida eléctricamente.
  • Sensor de velocidad de las ruedas (ABS/VSS): Utilizado en sistemas de frenos antibloqueo (ABS) y control de tracción, mide la velocidad de las ruedas individuales.
  • Sensor de presión de aceite: Controla la presión del aceite del motor y alerta sobre problemas potenciales de lubricación.
  • Sensor de nivel de refrigerante: Monitorea el nivel de líquido refrigerante en el sistema de enfriamiento del motor.
  • Sensor de posición de la transmisión (TRS): Informa sobre la posición de la palanca de cambios, lo que es importante para el funcionamiento correcto de la transmisión.
  • Sensor de emisiones evaporativas (EVAP): Controla la presión y el flujo de vapor del sistema de control de emisiones evaporativas para prevenir fugas de combustible.
  • Sensor de ángulo de dirección (SAS): Registra el ángulo de giro del volante y es esencial en sistemas de control de estabilidad y dirección asistida.

Estos son solo algunos ejemplos de los sensores y parámetros monitoreados por el sistema OBD2 en un vehículo. La información recopilada por estos sensores se utiliza para el diagnóstico de problemas, la optimización del rendimiento y el control de emisiones, entre otras funciones importantes.

Normativas y Estándares del protocolo OBD2

El Protocolo OBD2 (On-Board Diagnostics 2) está sujeto a regulaciones y estándares específicos en diferentes regiones, especialmente en lo que respecta a las emisiones de vehículos.

Aquí hay una explicación de las principales normativas y estándares relacionados con OBD2 en algunas de las regiones más importantes:

  • Normativas de Emisiones en los Estados Unidos (EPA y CARB): En los Estados Unidos, la Agencia de Protección Ambiental (EPA) establece normativas estrictas para las emisiones de vehículos automotores. El estándar OBD2 fue implementado en 1996 para todos los vehículos ligeros y se utiliza para monitorear y controlar las emisiones del vehículo. La Junta de Recursos del Aire de California (CARB) también tiene regulaciones específicas relacionadas con las emisiones en el estado de California.
  • Normativas Euro OBD en Europa: En Europa, las normativas de emisiones se rigen por las regulaciones Euro OBD. Estas regulaciones son similares al estándar OBD2 de los Estados Unidos y se aplican a vehículos ligeros. Los fabricantes de automóviles deben cumplir con requisitos específicos de emisiones y proporcionar acceso a información de diagnóstico a través del puerto OBD2.
  • Estándares JDM en Japón: En Japón, los estándares OBD2 son conocidos como JDM (Japanese Domestic Market). Japón ha implementado sus propios estándares de diagnóstico a bordo que son similares en función al OBD2, pero pueden tener algunas diferencias en términos de códigos de falla y requisitos específicos.
  • Normativas ADR en Australia: En Australia, las regulaciones de emisiones y los estándares de diagnóstico se rigen por el Australian Design Rules (ADR). Los vehículos fabricados para el mercado australiano deben cumplir con los estándares específicos de ADR, que incluyen requisitos relacionados con el control de emisiones y el diagnóstico a bordo.
  • Normativas en China: China ha implementado regulaciones específicas para las emisiones de vehículos, y algunos vehículos fabricados en China están equipados con sistemas de diagnóstico a bordo similares al OBD2. Estos sistemas se utilizan para controlar y mantener las emisiones dentro de los límites permitidos por las regulaciones chinas.
  • Regulaciones en otras regiones: Muchos otros países y regiones también tienen regulaciones y estándares relacionados con las emisiones de vehículos y el diagnóstico a bordo. Estos estándares pueden variar en términos de requisitos específicos y fechas de implementación.

Las normativas y estándares relacionados con el Protocolo OBD2 están diseñados para reducir las emisiones contaminantes de los vehículos y mejorar la calidad del aire.

Los fabricantes de automóviles deben cumplir con estas regulaciones al producir y vender vehículos en sus respectivas regiones, lo que contribuye a la reducción de la contaminación ambiental y promueve vehículos más limpios y eficientes desde el punto de vista de las emisiones.

Mantenimiento y Reparación del protocolo Obd2

Mantenimiento del Sistema OBD2:

  • Mantén el Puerto OBD2 Limpio: Asegúrate de que el puerto OBD2 de tu vehículo esté limpio y libre de obstrucciones. Suciedad o residuos pueden interferir con la comunicación.
  • Verifica el Cableado: Inspecciona los cables que conectan el puerto OBD2 al escáner. Asegúrate de que no estén dañados o desgastados.
  • Actualiza el Software: Si utilizas software de escaneo en tu dispositivo, asegúrate de tener la versión más reciente para garantizar la compatibilidad con los vehículos más nuevos.
  • Mantenimiento Preventivo: Realiza mantenimiento preventivo en tu vehículo de acuerdo con las recomendaciones del fabricante. Un vehículo en buen estado es menos propenso a generar códigos de falla.

Solución de Problemas Comunes:

  • Códigos de Falla: Si obtienes códigos de falla, anota los códigos y busca su significado en la base de datos de códigos OBD2. Esto te dará una idea inicial del problema.
  • Comprobación de Cables: Si experimentas problemas de conexión entre el escáner y el vehículo, verifica los cables y asegúrate de que estén bien conectados.
  • Verifica Fusibles: Algunos problemas en el sistema OBD2 pueden deberse a fusibles fundidos. Verifica los fusibles relacionados con el puerto OBD2.
  • Batería del Vehículo: Una batería débil o agotada puede causar problemas en la comunicación OBD2. Asegúrate de que la batería esté en buen estado.
  • Sensor de Oxígeno: Los sensores de oxígeno son una causa común de códigos de falla. Si obtienes un código relacionado con el sensor de oxígeno, considera su reemplazo.
  • Válvula de Purga del Canister: Problemas con la válvula de purga del canister pueden causar códigos de falla relacionados con el sistema de evaporación. Verifica su funcionamiento.
  • Escape y Catalizador: Problemas en el sistema de escape o en el catalizador pueden generar códigos de falla. Inspecciona el sistema de escape en busca de fugas o daños.
  • Sensores de Presión: Los sensores de presión, como el sensor MAP o el sensor de presión de combustible, pueden causar problemas en el rendimiento del motor. Considera su revisión y reemplazo si es necesario.
  • Limpieza del MAF: Si tienes problemas relacionados con el flujo de aire, la limpieza del sensor MAF (sensor de flujo de aire masivo) puede ayudar a resolverlos.
  • Consúltalo con un Profesional: Si no estás seguro de cómo abordar un problema OBD2, o si no puedes solucionarlo por tu cuenta, considera la consulta con un mecánico o técnico automotriz profesional que cuente con herramientas de diagnóstico avanzadas.

Recuerda que algunos problemas pueden requerir herramientas de diagnóstico avanzadas y experiencia técnica para su solución. Siempre es importante abordar los problemas de manera segura y siguiendo las recomendaciones del fabricante.

Conclusiones y recomendaciones finales del protocolo Obd2

Conclusiones y Recomendaciones Finales sobre OBD2:

  • Avance en el Diagnóstico de Vehículos: El Protocolo OBD2 ha revolucionado la industria automotriz al proporcionar un estándar para el diagnóstico de vehículos. Ha mejorado significativamente la capacidad de identificar y solucionar problemas en los automóviles.
  • Mayor Eficiencia y Precisión: OBD2 ha permitido una detección más eficiente y precisa de fallas y problemas de rendimiento en los vehículos. Esto ha llevado a reparaciones más rápidas y ahorro de tiempo y dinero para los propietarios de vehículos.
  • Reducción de Emisiones: Uno de los beneficios clave de OBD2 es su contribución a la reducción de emisiones contaminantes al monitorear los sistemas de control de emisiones. Esto ha tenido un impacto positivo en el medio ambiente al limitar la cantidad de contaminantes liberados por los vehículos.
  • Compatibilidad Universal: OBD2 es un estándar global que se utiliza en la mayoría de los vehículos fabricados después de 1996 en América del Norte y después de 2001 en Europa. Esto hace que las herramientas de escaneo sean ampliamente compatibles.
  • Facilita el Mantenimiento Preventivo: OBD2 permite a los propietarios de vehículos realizar un mantenimiento preventivo más efectivo al proporcionar información detallada sobre el estado del vehículo. Esto ayuda a prevenir problemas antes de que se vuelvan costosos.
  • Herramientas de Escaneo: Para aprovechar al máximo OBD2, es recomendable invertir en una herramienta de escaneo de calidad. Estas herramientas ofrecen una amplia gama de funciones y capacidades de diagnóstico.
  • Actualizaciones de Software: Mantén actualizado el software de tu herramienta de escaneo, ya que esto garantiza la compatibilidad con los vehículos más nuevos y posibles mejoras en la funcionalidad.
  • Consulta Profesional: Si no estás seguro de cómo interpretar los códigos de falla o solucionar problemas, es aconsejable consultar a un mecánico o técnico automotriz profesional con experiencia en OBD2.

En resumen, el Protocolo OBD2 ha transformado la forma en que se diagnostican y mantienen los vehículos.

Su adopción generalizada ha mejorado la eficiencia, reducido las emisiones y proporcionado a los propietarios de vehículos una mayor visibilidad sobre el estado de sus automóviles.

Para aprovechar al máximo OBD2, es importante invertir en las herramientas adecuadas y, en caso de duda, buscar orientación profesional.

🧐 Autoevaluación: OBD2

¿Qué significa OBD2 en la industria automotriz?

¿Cuál es el propósito principal de OBD2 en los vehículos?

¿A partir de qué año se requiere que los vehículos en América del Norte estén equipados con OBD2?

Juan Carlos

Juan Carlos García

Desarrollador de software / SEO

Durante años he desarrollado plataformas dedicadas al rastreo satelital y por tal razón traigo estas recomendaciones para aquellos que no conocen los rastreadores GPS y buscan información antes de comprar.

Pronto estaré subiendo equipos nuevos y más profesionales.

GPS Total

Diseño de plataformas de rastreo satelital

© 2024 GPS Total
